很多人都聽過通風蝶閥，但是對于翻板閥可能就比較陌生了，其實通風蝶閥實際上就是翻板閥的一種，因?yàn)樗倪m用場所一般都為通風管道，所以就有了通風蝶閥這么一個稱呼。

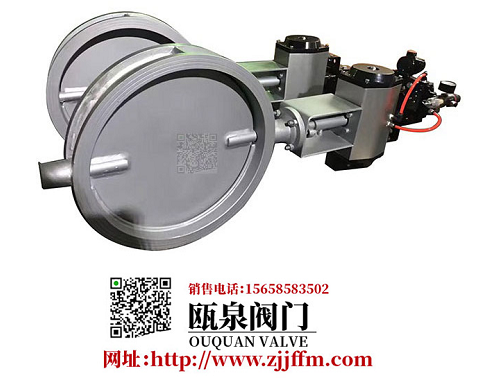

通風蝶閥包括電機、油泵、液壓集成塊、液壓缸、輸出軸、翻板組和法蘭；電機、油泵、液壓集成塊順次連接，液壓集成塊通過管路連接液壓缸，液壓缸內的活塞與輸出軸嚙合傳動；液壓缸、電機和油泵通過支架可拆卸的連接在法蘭上，所述翻板組包括兩片以上、平行設置的翻板，相鄰的翻板之間通過曲柄軸連接；每片翻板的兩端各套接一個固定座，固定座均與法蘭固接；前述輸出軸任意連接翻板組中的一片翻板，并通過該翻板帶動整個翻板組轉動。

蝶閥又叫翻板閥，是一種結構簡單的調節閥，可用于低壓管道介質的開關控制的蝶閥是指關閉件（閥瓣或蝶板）為圓盤，圍繞閥軸旋轉來達到開啟與關閉的一種閥，閥門可用于控制空氣、水、蒸汽、各種腐蝕性介質、泥漿、油品、液態金屬和放射性介質等各種類型流體的流動。在管道上主要起切斷和節流作用。

蝶閥啟閉件是一個圓盤形的蝶板，在閥體內繞其自身的軸線旋轉，從而達到啟閉或調節的目的。通風蝶閥多是法蘭連接，關閉件多為一圓板，俗稱閥板或閥瓣，可以圍繞閥軸旋轉，以此達到開啟與關閉，主要起到切斷或節流介質的作用，能調節通風量的大小。閥板zui大開度能達到90度。常用的場所往往為手動開啟或調節。
